Sự khác biệt giữa cảm biến mức radar và siêu âm là gì
Để lại lời nhắn
Máy đo mức được sử dụng rộng rãi trong các ngành hóa chất, dầu, dược phẩm và xử lý nước để đo và theo dõi mức độ của các chất lỏng khác nhau. Bộ truyền mức không tiếp xúc Ziasiot-bao gồm các bộ phát mức radar và siêu âm, ở đây trình bày từng đặc điểm khiến chúng phù hợp với các ứng dụng khác nhau. Hiểu những khác biệt này là rất quan trọng để chọn cảm biến phù hợp cho các nhu cầu công nghiệp cụ thể.
Nguyên tắc làm việc
Cảm biến mức radar áp dụng công nghệ sóng liên tục điều chế tần số (FMCW). Ăng-ten phát ra-tín hiệu radar FM tần số cao và tần số tín hiệu radar tăng tuyến tính. Ăng-ten tương tự sẽ nhận tín hiệu radar truyền đi sau khi bị phản xạ bởi môi trường đo. Đồng thời, độ chênh lệch tần số giữa tần số tín hiệu phát và tần số tín hiệu thu tỷ lệ thuận với khoảng cách đo được. Tín hiệu chênh lệch tần số được thu thập thu được phổ tần số của tiếng vang phản xạ bằng biến đổi Fourier nhanh (FFT) và do đó tính toán khoảng cách của mục tiêu cần đo.

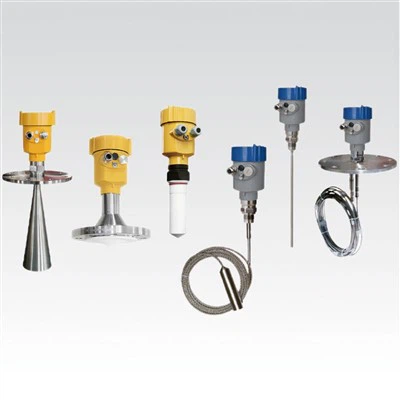

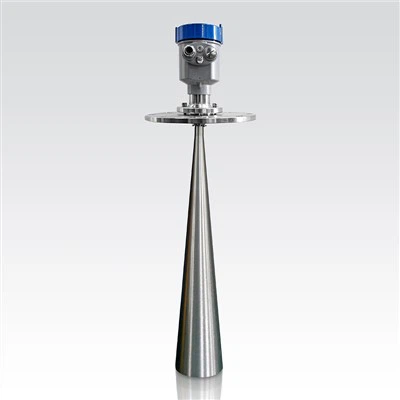

Cảm biến mức radar Ziasiot bao gồm cảm biến mức radar 26GHz và 80GHz và cảm biến mức radar sóng dẫn hướng
Đặc trưng:
1. Có thể đo chất lỏng ăn mòn, với bề mặt phẳng PTFE, hoàn toàn có thể ngăn chặn sự ăn mòn
2. Mức độ bảo vệ là IP68, khả năng chịu áp suất có thể đạt 0,1-1Mpa, khả năng chịu nhiệt độ có thể đạt tới 100 độ
3. Phạm vi đo có thể đạt tới 120 mét, kết nối mặt bích, vỏ có thể chọn thép không gỉ & nhôm đúc
4. Có thể chọn tín hiệu đầu ra có thể tùy chỉnh, RS485 & 4-20mA. Chức năng Bluetooth có thể tùy chỉnh
5. Kết nối mặt bích, kích thước mặt bích có thể được tùy chỉnh.
6. Bảng tên phim bề mặt có thể tùy chỉnh.
Mặt khác, cảm biến mức siêu âm hoạt động bằng cách sử dụng sóng âm thanh. Chúng phát ra sóng siêu âm tần số cao (trên phạm vi-nghe được của con người, thường ở phạm vi từ 20 kHz đến 200 kHz) hướng tới bề mặt chất lỏng hoặc chất rắn. Những sóng này truyền qua không khí và phản xạ trở lại khi chúng chạm tới bề mặt. Cảm biến đo thời gian cần thiết để sóng siêu âm truyền từ máy phát đến bề mặt và quay trở lại máy thu. Tương tự như cảm biến radar, khoảng cách tới bề mặt được tính toán dựa trên tốc độ âm thanh trong không khí và thời gian di chuyển-của sóng. Ví dụ, trong cảm biến mực nước siêu âm, sóng âm được sử dụng để đo mực nước trong bể chứa hoặc bể chứa nước.
Cảm biến đo mức siêu âm Ziasiot là một thiết bị đo mức siêu âm không-tiếp xúc, có độ tin cậy cao,-tiết kiệm chi phí, dễ{2}}để-cài đặt và bảo trì-tại cơ sở. Nó rất dễ vận hành, có màn hình-tại chỗ và các tín hiệu đầu ra tùy chọn như analog, bộ chuyển mạch và RS485 để đáp ứng nhiều ứng dụng khác nhau. Vỏ vỏ có thể được làm bằng nhôm-đúc khuôn và cấp bảo vệ có thể là IP67. Nó áp dụng để đo chất lỏng và bùn và được sử dụng rộng rãi trong xử lý nước, đô thị, hóa chất, luyện kim, sản xuất máy móc và các ngành công nghiệp khác.
Đặc trưng
♦ Chuyển đổi hiển thị cả tiếng Trung và tiếng Anh, tiếng Trung và tiếng Anh, thao tác đơn giản, cài đặt dễ dàng
♦ Phạm vi rộng, tối đa. phạm vi có thể đạt tới 70m
♦ Thiết kế nhân bản, có thể hiển thị khoảng cách (ullage) và mức độ cùng một lúc
Cảm biến đo mức radar và siêu âm
|
Tính năng |
Cảm biến mức radar |
Cảm biến mức siêu âm |
|
Công nghệ |
Sử dụng lò vi sóng (sóng vô tuyến) |
Sử dụng sóng âm thanh tần số cao |
|
Phạm vi đo |
Phạm vi-dài (lên tới 100m trở lên) |
Phạm vi ngắn đến trung bình-(thường lên tới 15m) |
|
Sự chính xác |
Cao (độ chính xác từ mm đến cm) |
Trung bình (độ chính xác ở cấp độ cm{0}}) |
|
Tác động môi trường |
Không bị ảnh hưởng bởi bụi, hơi, nhiệt độ hoặc áp suất |
Bị ảnh hưởng bởi mật độ không khí, bụi và hơi nước |
|
Khả năng tương thích vật liệu |
Hoạt động với chất lỏng, chất rắn và hóa chất khắc nghiệt |
Tốt nhất cho chất lỏng và một số chất rắn |
|
Khả năng chống bọt và hơi |
Tuyệt vời (thấm bọt/hơi) |
Kém (sóng âm có thể bị hấp thụ/tán xạ) |
|
Trị giá |
Cao hơn (hiệu suất cao cấp) |
Thấp hơn (chi phí-hiệu quả cho các ứng dụng đơn giản) |
|
Cài đặt |
Yêu cầu căn chỉnh ăng-ten thích hợp |
Cần đường đi thông thoáng, không chướng ngại vật |
|
Ứng dụng |
Bể chứa hóa chất, chất rắn số lượng lớn, LNG, nhiệt độ-cao |
Xử lý nước, bồn chứa nhiên liệu, bể chứa hở |
Sự khác biệt chính
Loại sóng
Radar sử dụng sóng vi ba, siêu âm sử dụng sóng âm.
01
Phạm vi & Độ chính xác
Radar tốt hơn cho khoảng cách xa và độ chính xác cao.
02
Môi trường
Radar hoạt động trong điều kiện khắc nghiệt; siêu âm rẻ hơn nhưng nhạy cảm với sự thay đổi không khí.
03
Trị giá
Siêu âm thân thiện với ngân sách hơn{0}}cho những mục đích sử dụng đơn giản.
04
Ứng dụng của cảm biến mức radar so với cảm biến mức siêu âm
Cả cảm biến đo mức radar và siêu âm đều được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại, nhưng mức độ phù hợp của chúng phụ thuộc vào các yếu tố như phạm vi đo, điều kiện môi trường và tính chất vật liệu. Dưới đây là bảng phân tích các ứng dụng điển hình của họ:
1. Ứng dụng cảm biến mức radar
Cảm biến radar sử dụng tín hiệu vi sóng và lý tưởng cho các môi trường đầy thách thức, nơi độ chính xác và độ tin cậy là rất quan trọng.
Sử dụng chung
✔ Công nghiệp dầu khí
Bể chứa (dầu thô, LNG, LPG)
Tàu xử lý nhà máy lọc dầu
Ứng dụng-áp suất cao và nhiệt độ-cao
✔ Hóa chất & Hóa dầu
Hóa chất mạnh (axit, dung môi)
Chất lỏng tạo bọt (do khả năng xuyên qua hơi/bọt của radar)
✔ Chất rắn & Silo số lượng lớn
Ngũ cốc, xi măng, than đá, hạt nhựa
Môi trường bụi bặm (ra-đa không bị ảnh hưởng bởi bụi)
✔ Nước & Nước thải
Hồ chứa lớn, bể chứa nước thải
Các ứng dụng có nhiễu loạn bề mặt
✔ Thực phẩm & Đồ uống
Silo đường, bồn chứa sữa, kho chứa dầu ăn
Môi trường vệ sinh (với thiết kế ăng-ten đặc biệt)
✔ Dược phẩm
Bảo quản thuốc dạng lỏng
Quy trình vô trùng và{0}}có độ tinh khiết cao
Ưu điểm trong các ứng dụng này:
✅ Hoạt động ở nhiệt độ khắc nghiệt (-200 độ đến +400 độ )
✅ Không bị ảnh hưởng bởi bụi, hơi nước hoặc thay đổi áp suất
✅ Độ chính xác cao (±1mm đến ±5mm)
2. Ứng dụng cảm biến mức siêu âm
Cảm biến siêu âm sử dụng sóng âm thanh và có hiệu quả về mặt chi phí đối với các phép đo không tiếp xúc trong điều kiện ít khắc nghiệt hơn.
Sử dụng chung
✔ Xử lý nước & nước thải
Giám sát luồng kênh mở
Bể chứa nước thải, thu gom nước mưa
✔ Lưu trữ nhiên liệu & chất lỏng
Bồn chứa diesel, kho chứa nhiên liệu dưới lòng đất
Giám sát mức chất lỏng không-ăn mòn
✔ Thực phẩm & Đồ uống
Dây chuyền đóng chai nước giải khát
Bể chứa sữa, nước trái cây và nước
✔ Hệ thống HVAC & làm mát
Bể làm lạnh, tháp giải nhiệt
Hệ thống thủy văn
✔ Giám sát sông và hồ chứa
Hệ thống cảnh báo lũ lụt
Kiểm soát tưới tiêu
✔ Chất rắn số lượng lớn (Sử dụng hạn chế)
Ứng dụng ít bụi-(hạt nhựa, bột)
Ưu điểm trong các ứng dụng này:
✅ Chi phí thấp hơn so với radar
✅ Lắp đặt dễ dàng (không tiếp xúc với môi trường)
✅ Phù hợp với môi trường-không nguy hiểm
Khi nào nên chọn cảm biến radar và cảm biến mức siêu âm?
|
Kịch bản |
Cảm biến radar |
Cảm biến siêu âm |
|
Chất lỏng có nhiệt độ-cao |
✔ |
✖ (phạm vi giới hạn) |
|
Bể chứa đầy bọt/hơi{0}} |
✔ |
✖ (mất tín hiệu) |
|
Long-range measurements (>15m) |
✔ |
✖ |
|
Môi trường bụi bặm hoặc sương mù |
✔ |
✖ (tán xạ tín hiệu) |
|
Hóa chất ăn mòn/tích cực |
✔ |
✖ (số lượng vật liệu có hạn) |
|
Chất lỏng đơn giản,-thân thiện với ngân sách |
✖ |
✔ |
|
Giám sát nước ngoài trời |
✖ (quá mức cần thiết) |
✔ |
Phần kết luận
ra đalà tốt nhất chokhắc nghiệt, độ chính xác-cao, tầm{1}}tầm xaứng dụng.
siêu âmlà lý tưởng chochi phí-nhạy cảm, phạm vi-ngắn, không-cực đoanđiều kiện.
